В комплектацию конструктора в версии MAXI входит TFT дисплей. Thin Film Transistor (TFT) – это система производства жидкокристаллических дисплеев, в основе которой лежит активная матрица из тонкопленочных транзисторов. При подаче напряжения на такую матрицу, кристаллы поворачиваются друг к другу, что приводит к образованию черного цвета. Отключение электричества дает противоположный результат — кристаллы образовывают белый цвет. Изменения подаваемого напряжения позволяет формировать любой цвет на каждом отдельно взятом пикселе. Дисплей имеет сложное многослойное строение и чтобы понять его принцип действия потребуются некоторые знания физики, поэтому здесь мы не будем рассказывать это.

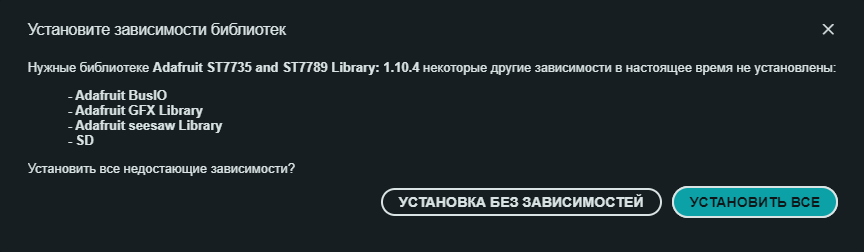

Управление матрицей кристаллов берет на себя встроенный в дисплей контроллер. А мы будем управлять этим контроллером. Для этого нам потребуется специальная библиотека. Установите библиотеку «Adafruit ST7735 and ST7789» как мы уже делали ранее. После нажатия кнопки «Установка» появится окно «Установите зависимости библиотек» с предложением установить необходимые зависимости. Нужно нажать «Установить все».

Для обмена данными с дисплеем используется шина SPI. SPI (англ. Serial Peripheral Interface, SPI bus — последовательный периферийный интерфейс, шина SPI) — последовательный синхронный стандарт передачи данных в режиме полного дуплекса, предназначенный для обеспечения простого и недорогого высокоскоростного сопряжения микроконтроллеров и периферии. SPI также иногда называют четырёхпроводным (англ. four-wire) интерфейсом.

Для работы с SPI требуется специальная библиотека, но она уже встроена, поэтому дополнительно загружать ее не потребуется.

В разных партиях конструктора версии MAXI может лежать дисплей одного из двух видов − либо с 8 выводами, либо с 11. В дальнейшем мы будем приводить монтажную схему для обоих дисплеев, но вам необходимо руководствоваться схемой для своего типа дисплея.

Рисунок 1. Монтажная схема эксперимента для дисплея с 8 выводами

Рисунок 2. Монтажная схема эксперимента для дисплея с 11 выводами

Напишем приветственную надпись на дисплее.

Exp46.ino

#include <SPI.h>
#include <Adafruit_ST7735.h>

#define PIN_CS  2
#define PIN_DC  4
#define PIN_RST 5

Adafruit_ST7735 tft = Adafruit_ST7735(PIN_CS,  PIN_DC, PIN_RST);

void setup() {
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(2);
  tft.fillScreen(ST77XX_BLACK);
  tft.setCursor(0, 0);
  tft.setTextColor(ST77XX_WHITE);
  tft.print("Hello world!");
}

void loop() {
}

Подключаем библиотеки для работы в портами ввода-вывода, шиной SPI, дисплеем и шрифт.

#include <SPI.h>
#include <Adafruit_ST7735.h>

TFT дисплей не имеет встроенного знакогенератора, он ничего не знает о буквах и о том как они выглядят. Дисплей — это просто большой массив точек, которые могут светиться различным цветом. .

Настраиваем выводы, используемые для дисплея

#define PIN_CS  2
#define PIN_DC  4
#define PIN_RST 5

Создаем объект дисплея и задаем какие выводы микроконтроллера используются для управления.

Adafruit_ST7735 tft = Adafruit_ST7735(PIN_CS,  PIN_DC, PIN_RST);

Вызываем функцию инициализации дисплея. Прежде чем мы сможем работать с дисплеем, мы должны настроить встроенный в него контроллер. Это делает функция инициализации.

  tft.initR(INITR_BLACKTAB);

Переворачиваем изображение. Если этого не сделать, изображение на дисплее для нас буде «верх ногами».

  tft.setRotation(2);

Когда дисплей инициализирован мы можем управлять изображением на нем. Сначала закрасим его черным цветом, установим курсор в координаты 0,0, зададим цвет текста — белый, и выведем текст.

  tft.fillScreen(ST77XX_BLACK);
  tft.setCursor(0, 0);
  tft.setTextColor(ST77XX_WHITE);
  tft.print("Hello world!");

Координата 0,0 находится в верхнем левом углу. Максимальная — в нижнем правом. Рисунок 3. Отсчет координат на дисплее
