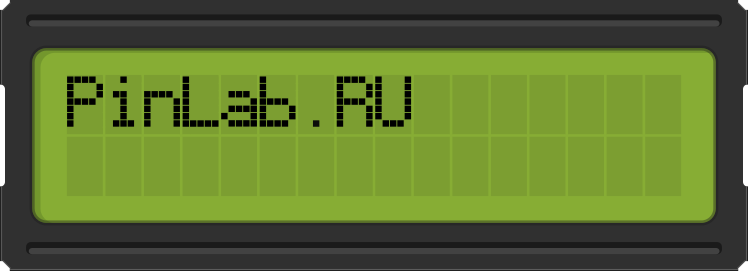

Дисплей LCD1602
В верхней части платы нашего конструктора установлен жидко- кристаллический дисплей. Он предназначен для отображения символов на двух строках по 16 символов в строке. Дисплей обладает подсветкой и регулировкой контрастности.
Каждое место для символа (знакоместо) состоит из 40 пикселей 5×8. Дисплей имеет встроенный знакогенератор (набор символов) состоящий из латинского алфавита, цифр, знаков препинания и некоторых спецсимволов.
Дисплей LCD 1602 имеет 4 или 8 битный интерфейс плюс несколько управляющих сигналов. Для его подключения к микроконтроллеру требуется задействовать много выводов микроконтроллера. Чтобы снизить их количество мы применили специальную микросхему — преобразователь интерфейсов PCF8574. Эта микросхема является контроллером портов ввода/вывода — таких же как у самого микроконтроллера. Управляется эта микросхема по шине I2C, которая требует всего двух линий связи. Таким образом мы «экономим» много выводов микроконтроллера. В этом смысл подключения дисплея через дополнительную микросхему.
Блок- схема подключения дисплея LCD 1602
