Принципиальные схемы
Все схемы твоего конструктора будут представлены в двух вариантах: в виде принципиальной схемы и интерактивной монтажной схемы.
Принципиальная схема — это способ записи электрических соединений между компонентами в электронном устройстве. Этим способом записи пользуются инженеры на всей планете, и поэтому важно понимать его. Но для простоты сборки электронных схем мы сделали интерактивные монтажные схемы, который показывают как пошагово собрать схему.
На принципиальной схеме каждый электронный компонент имеет свое кодовое обозначение. Все компоненты, входящие в схему, цифробуквенное обозначение. Например, R5, C1, DA2 и так далее. Буквами обозначается вид компонента: так, например, R — резисторы (сопротивления), C — конденсаторы, DA — аналоговые микросхемы. А цифра — это просто порядковый номер компонента в схеме. Получается, R1 — это первый резистор в схеме, R2 — второй.
Все компоненты соединяются между собой с помощью проводников. Проводники обозначаются на схемах простыми линиями. Иногда на схеме линии пересекаются. Если в месте пересечения есть точка, значит, эти проводники соединяются между собой в этой точке, а если точки нет, значит, нет и соединения, просто не получалось нарисовать схему иначе. Такими правилами пользуются инженеры когда чертят схемы, но мы для того чтобы схемы было еще проще читать в местах пересечения линий где нет соединения добавили маленькие полукруглые мостики.

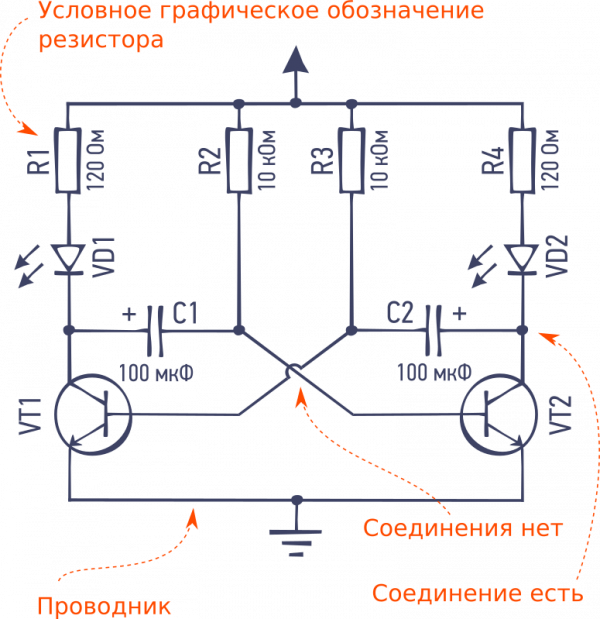

КАРТИНКА С ПРИМЕРОМ СХЕМЫ
